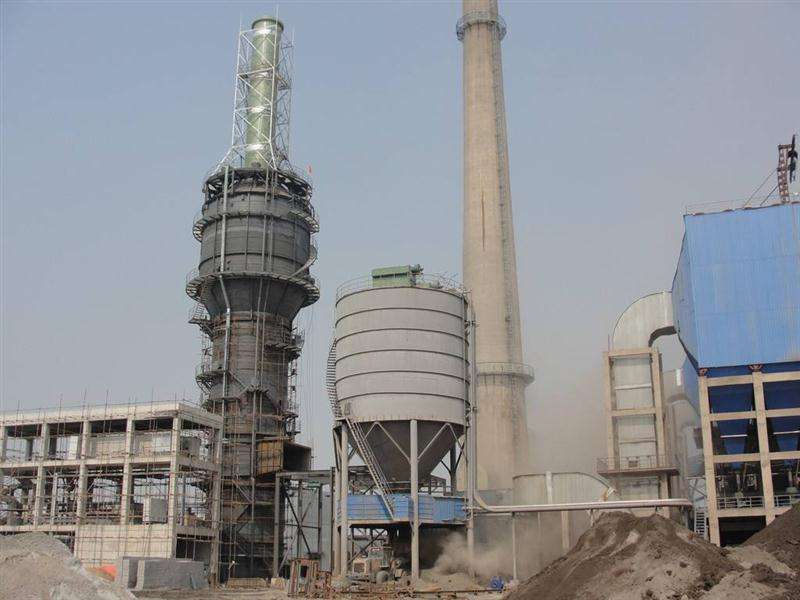

1、濕式靜電除霧器本體 WESP本體采用圓形結構，規格為Φ9.2m×10.7m，上部設有煙氣導流板和氣體分布板，下部設有液體收集槽，總高度約14m。外殼體為碳鋼襯玻璃鱗片。 WESP的出口煙道設置在本體側面，直接接現有的垂直凈煙道，降低了煙氣的阻力；而且也能防止凈化后的煙氣二次帶水。收集的液體自流進入漿液箱，靠水泵打回吸收塔。

2、濕式靜電除塵器陰極裝置 陰極裝置包括陰極線、上下部吊掛裝置、絕緣箱。每個陽極孔中心布置有一條陰極線，采用芒刺型、鉛銻合金材質，陰極線固定于上下框架上，框架通過絕緣箱支撐。絕緣箱內吊桿采用石英管支撐，通過向絕緣箱內通入熱風使陰極裝置時刻與陽極及塔體保持干燥絕緣狀態。

3、濕式靜電除塵器陽極裝置 陽極裝置包括沉淀極、支撐梁、沖洗水管、支撐梁。陽極筒采用先進的導體玻璃鋼材質、導電性能好、易沖洗等優點。陽極膜上、下端由支撐管支 撐、張緊，其中上部的支撐管兼作沖洗水管，通過該沖洗水管可實現陽極膜6個面的在線沖洗，以保證陽極膜不結垢。蜂窩狀結構較圓管結構截面面積利用率高，玻璃鋼材質具有導電性能好、使用壽命長等優點。 陽極膜上下的四層支撐管分別由四道支撐梁進行支撐。陽極膜上部支撐梁固定于塔壁上，下部的支撐梁通過兩端的調節機構來調節其高度，以實現對陽極膜的張緊。 沉淀極采用玻璃鋼蜂窩狀結構。
